機械設計や製造の現場では、「図面を読める力」が不可欠です。また、正確な図面を作成するには、JIS規格(日本工業規格)の理解が重要です。

本記事では、図面とは何か?その読み方や基本構成、JIS規格の基礎知識について、初心者向けにわかりやすく解説します。

図面とは|機械設計基礎知識【初心者向けガイド】

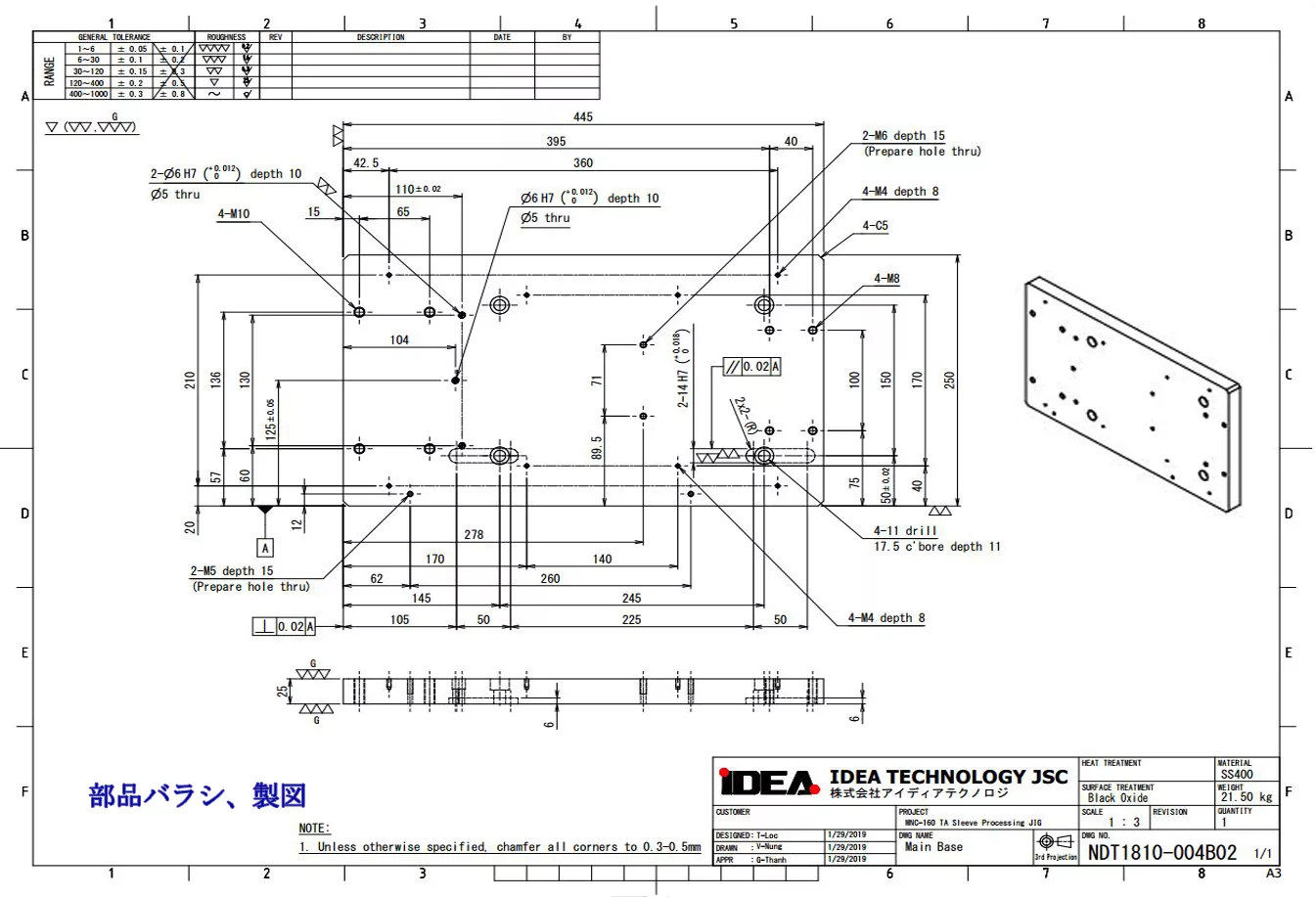

この図は立体物の各方向からの正投影図を示しています。

図面とは?なぜ図面の読み方が重要なのか

図面とは、製品の形状・寸法・材料・加工方法などを図と数字で表した設計図です。製造現場では図面をもとに部品を作り、組み立てが行われます。図面を正確に読めることは、高品質な製品を作るために欠かせません。

図面の基本構成と要素

図面には、以下のような重要な要素が含まれています:

  • 投影図(正面図・上面図・側面図)

  • 寸法(長さ、穴の位置、ねじサイズなど)

  • 公差(加工許容差)

  • 材料(例:S45C、A5052など)

  • 表面粗さ(例:Ra値)

  • 特記事項(熱処理、塗装など)

初心者でも、基本的なルールを学べば、理解できるようになります。

図面の基本構成と要素
図面の基本構成と要素

図面で使われる線種とその意味【JIS準拠】

図面では、線の種類(線種)によって示す意味が異なります。

線種 意味
太い実線 見える外形
細い実線 寸法線・引出線
破線 見えない部分(内部構造)
一点鎖線 中心線・対称の位置
これらの線種はすべて、JIS規格に準拠しています。
図面で使われる線種とその意味
図面で使われる線種とその意味

JIS規格とは?図面作成における基本ルール

JIS(Japanese Industrial Standards)は、日本国内で製品設計・製造に使われる標準規格です。

図面に関連する主なJIS規格には以下があります:

  • 寸法記載方法(JIS Z 8317)

  • 線種と意味(JIS B 0001)

  • 公差の表示方法(JIS B 0401、B 0405)

  • 表面粗さの記号(JIS B 0031)

JISを学ぶことで、正確でわかりやすい図面作成が可能になります。

初心者のための図面学習ステップ

図面を学び始める初心者には、以下のようなステップがおすすめです:

1. 線種の意味を覚える。

2. 三面図(正面・側面・上面)の読み方を学ぶ。

3. 寸法と公差の読み方を理解する。

4. JIS規格の基本を学ぶ。

5. 実際の図面で練習する。

実践課題でスキルアップ

以下のような簡単な課題から始めましょう!

  • 穴あきキューブ図面から寸法を読み取る。

  • 線種を見て、どの形状が見えているか判断する。

  • 「Ra3.2」の意味を調べてみる。

これを繰り返すことで、「図面が読める!」という実感を得られます。

まとめ|図面とJIS規格を基礎から学ぼう

図面とJIS規格は、製造業における共通言語です。最初は難しく感じるかもしれませんが、基本を着実に学べば、誰でも理解できるようになります。

ぜひ、「線種」「寸法の読み方」「JIS規格」の3つを中心に学びを進めましょう。
