JIS図面とTCVN図面の比較 | 第一角法と第三角法の違い

ニュース 8月 16, 2025

JIS図面とTCVN図面の比較は、国際的な環境で業務を行う機械分野において非常に重要です。技術図面は、設計エンジニアと加工現場をつなぐ「共通言語」としての役割を果たしますが、その表現方法は国ごとに異なります。日本では JIS(Japanese Industrial Standards) が採用され、ベトナムでは TCVN(ISO体系や旧ソ連/欧州規格に基づく標準) が一般的です。両者の最大の違いは、投影法(Projection Method) にあり、これは図面の読み方・理解の仕方を大きく左右します。

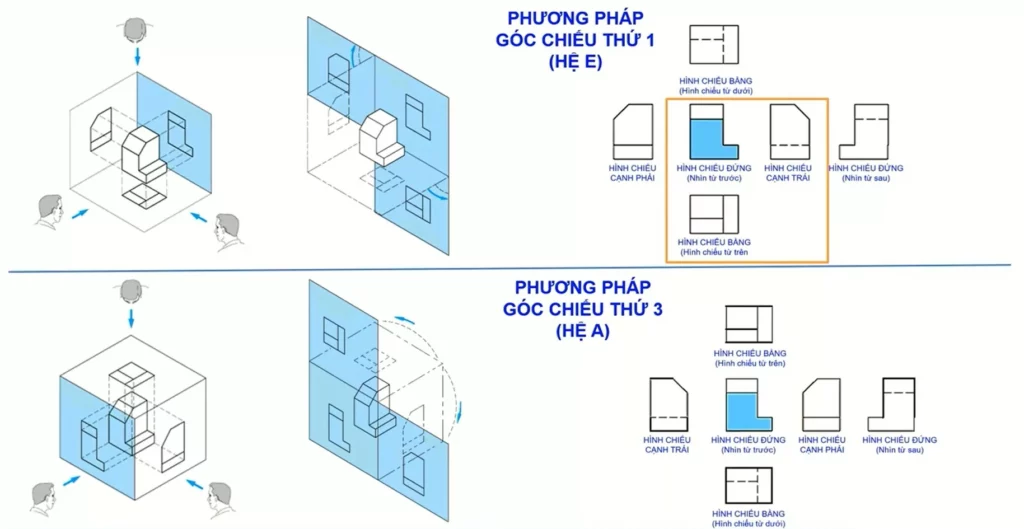

1. 投影法:第一角法と第三角法の違い

項目

ベトナム(TCVN – 第一角法)

日本(JIS – 第三角法)

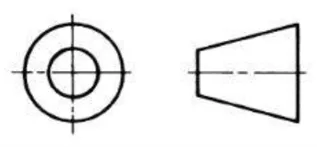

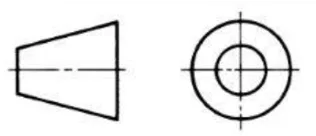

図面上の記号 goc nhin thu 1 goc nhin thu 3
物体の位置

Giữa người quan sát và mặt phẳng chiếu
観察者と投影面の間

Sau mặt phẳng chiếu
投影面の背後
投影の原理 物体を透過して投影面に投影

観察者から投影面に直接投影

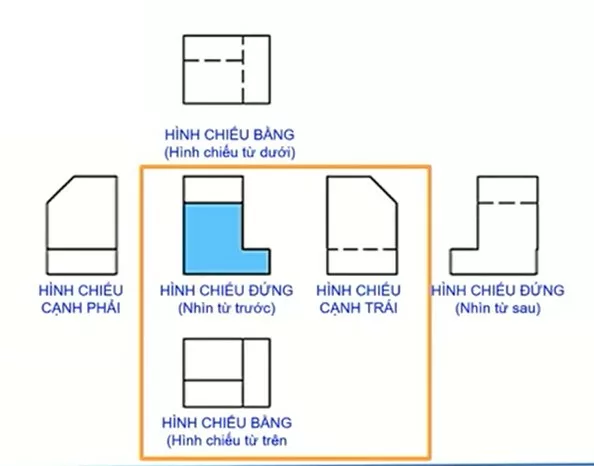

平面図(上面図) khác biệt lớn giữa bản vẽ của Nhật và Việt Nam là cách bố trí hình chiếu.2

正面図の下に配置

khác biệt lớn giữa bản vẽ của Nhật và Việt Nam là cách bố trí hình chiếu.3

正面図の上に配置

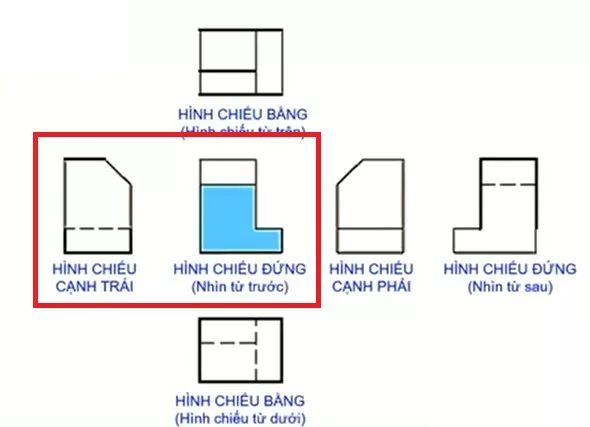

左側面図

Hình chiếu cạnh trái nằm bên phải hình chiếu đứng

正面図の右側に配置

hình chiếu cạnh trái nằm phía trái hình chiếu đứng



正面図の左側に配置

投影面の性質

不透明

透明

使用地域

ベトナム、欧州、インド

日本、米国、カナダ

CADソフト対応 ISO/ロシア規格がデフォルト SolidWorks・AutoCADにJIS設定あり



JIS図面とTCVN図面の比較 | 第一角法と第三角法の違い
JIS図面とTCVN図面の比較 | 第一角法と第三角法の違い

2. 断面図と部分拡大図

  • 断面図(Section View):通常の投影では表せない内部形状を表現。

  • 部分拡大図(Detail View):小さな領域を拡大して加工要件を明確化。

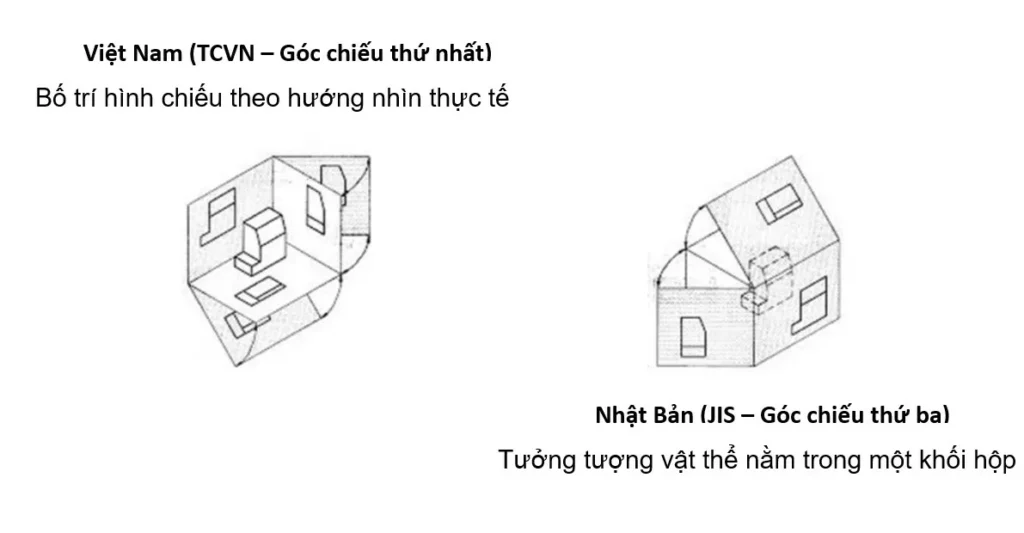

3. 空間認識と図面読解

  • JIS:対象物を立方体の中に入れて、各面を展開するイメージで読解。

  • TCVN:実際の視点に近い直感的な配置で理解しやすい。

いずれの目的も共通しており、2D図面から3D形状を正確に想像することにあります。

JISとTCVNの両方で使用されますが、投影法の違いにより、矢印の向きや断面の配置に差異があります。
JISとTCVNの両方で使用されますが、投影法の違いにより、矢印の向きや断面の配置に差異があります。

4. 実務での応用とCADソフト

  • 日本企業と取引する場合、JIS準拠の読図能力は必須。

  • SolidWorks、AutoCAD、Inventor などのCADソフトは、第一角法・第三角法の切替に対応。

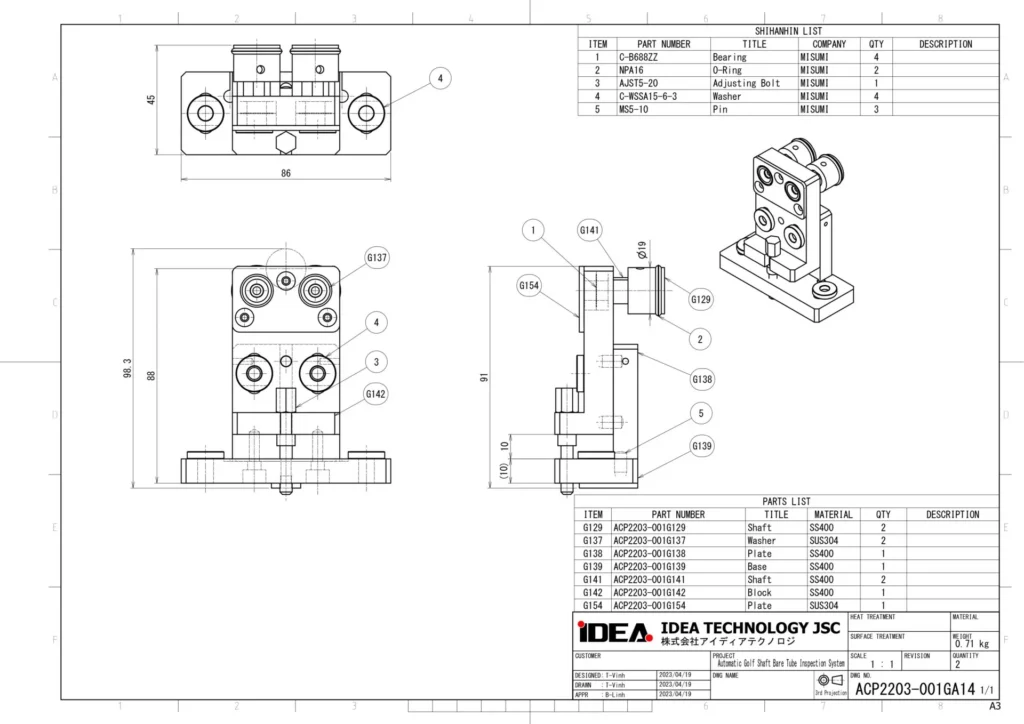

Một bản vẽ cụm chi tiết thực tế do IDEA thiết kế theo tiêu chuẩn JIS của Nhật bản

結論

日本(JIS)とベトナム(TCVN)の機械図面における最大の相違点は投影法です。これを正しく理解することで、図面の誤読や設計・加工段階でのミスを防止できます。特に国際プロジェクト、なかでも 日本との協業 では、JIS規格の習得は不可欠となります。
