Jig là gì? Vai trò của Jig trong gia công cơ khí chính xác

Tin tức 09/08/2025

Trong ngành cơ khí chính xác, việc đảm bảo độ chính xác, tốc độ và tính lặp lại trong sản xuất là yếu tố then chốt để duy trì chất lượng và hiệu quả. Vậy Jig là gì trong bối cảnh này? Jig – hay còn gọi là đồ gá Jig – là một công cụ hỗ trợ quan trọng giúp định vị chi tiết gia công, dẫn hướng dụng cụ cắt, giảm thiểu sai số và tăng năng suất. Nhờ Jig, các thao tác gia công trở nên nhanh chóng, chính xác và ổn định hơn, đặc biệt trong sản xuất hàng loạt.

Bài viết này sẽ cung cấp cái nhìn toàn diện về Jig: từ khái niệm, cấu tạo, phân loại, đến ứng dụng thực tế và tiêu chí thiết kế.



Jig là gì? Vai trò của Jig trong gia công cơ khí chính xác

Jig là gì?

Jig là một loại đồ gá chuyên dụng trong gia công cơ khí, được thiết kế để:

  • Định vị chính xác chi tiết gia công
  • Dẫn hướng dụng cụ cắt như mũi khoan, dao phay
  • Giữ cố định chi tiết trong suốt quá trình gia công

Jig thường được sử dụng trong các công đoạn như khoan, phay, hàn, kiểm tra, lắp ráp. Nhờ Jig, người vận hành có thể thực hiện thao tác nhanh chóng, chính xác mà không cần căn chỉnh thủ công nhiều lần.

Ví dụ: Trong gia công lỗ khoan hàng loạt trên một chi tiết kim loại, sử dụng Jig khoan giúp đảm bảo tất cả các lỗ đều nằm đúng vị trí, đúng kích thước, và vuông góc với bề mặt.

Phân biệt Jig và Fixture

Mặc dù Jig và Fixture đều là đồ gá, chúng có sự khác biệt rõ ràng về chức năng:



Tiêu chí Jig Fixture
Dẫn hướng dụng cụ cắt Không
Định vị chi tiết
Tính linh hoạt Cao hơn Thường cố định
Ứng dụng phổ biến Khoan, kiểm tra, hàn Phay, tiện, mài

Jig thường được dùng trong các công đoạn yêu cầu dẫn hướng dụng cụ như khoan lỗ, kiểm tra kích thước, hàn chính xác. Fixture thì phù hợp hơn với các công đoạn gia công có lực cắt lớn như phay hoặc tiện.

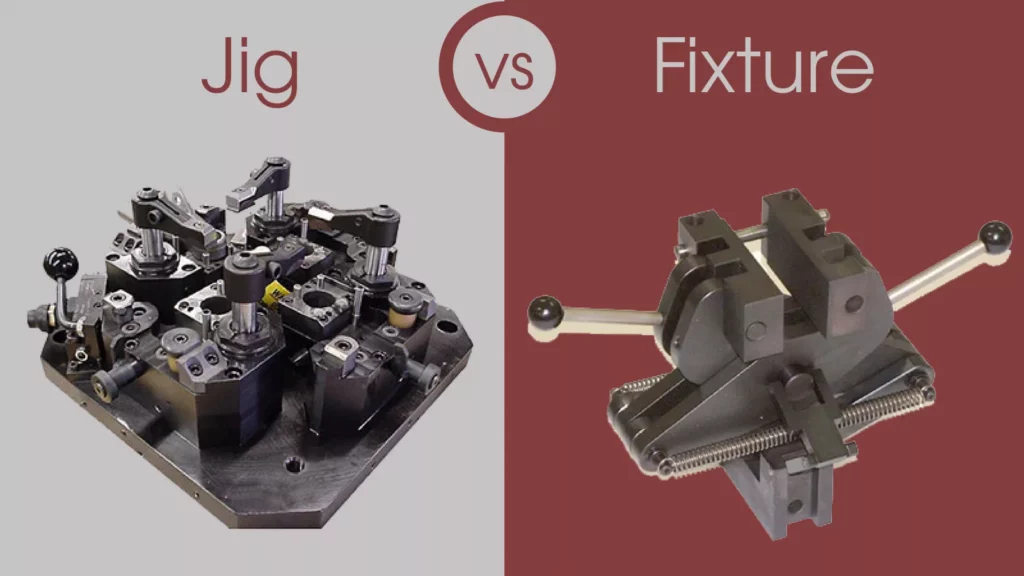

sự khác biệt giữa Jig và Fixtures
sự khác biệt giữa Jig và Fixtures

Cấu tạo Jig

Một Jig cơ bản bao gồm các thành phần sau:

  • Thân Jig: Là phần khung chính, thường làm bằng thép hợp kim hoặc nhôm để đảm bảo độ cứng vững và trọng lượng phù hợp.
  • Chốt định vị: Giúp xác định vị trí chính xác của chi tiết gia công, thường là chốt trụ hoặc chốt côn.
  • Cơ cấu kẹp: Có thể là kẹp cơ khí, kẹp khí nén hoặc kẹp thủy lực, giúp giữ chặt chi tiết trong quá trình gia công.
  • Cơ cấu dẫn hướng: Là bộ phận định hướng dụng cụ cắt, ví dụ như ống dẫn khoan hoặc rãnh trượt.
  • Tay cầm hoặc cơ cấu tháo lắp nhanh: Giúp thao tác nhanh, tăng hiệu suất làm việc.

Tùy vào yêu cầu kỹ thuật, Jig có thể được thiết kế đơn giản hoặc tích hợp các cơ cấu tự động hóa như cảm biến, cơ cấu điều khiển bằng PLC.



Cấu tạo của Jig
Cấu tạo Jig

Vai trò của Jig trong gia công

Jig đóng vai trò quan trọng trong việc nâng cao chất lượng và hiệu quả sản xuất:

  • Đảm bảo độ chính xác: Giúp chi tiết được định vị đúng vị trí, giảm sai số do thao tác thủ công.
  • Tăng tốc độ sản xuất: Giảm thời gian căn chỉnh, thao tác nhanh hơn, phù hợp với sản xuất hàng loạt.
  • Đảm bảo độ lặp lại: Các sản phẩm được gia công đồng đều, ổn định về chất lượng.
  • Giảm phụ thuộc vào tay nghề công nhân: Dễ thao tác, ít lỗi, phù hợp với môi trường sản xuất công nghiệp.
  • Tối ưu hóa quy trình: Giảm thời gian chu kỳ, tăng năng suất và giảm chi phí sản xuất.

Ví dụ: Trong sản xuất linh kiện điện tử, Jig kiểm tra giúp xác định nhanh các lỗi về kích thước, vị trí lắp ráp mà không cần đo lường thủ công.

Ứng dụng thực tế của Jig

Jig được ứng dụng rộng rãi trong nhiều lĩnh vực:

  • Ngành ô tô: Jig hàn khung xe, Jig lắp ráp hệ thống điện, Jig kiểm tra độ chính xác của chi tiết động cơ.
  • Ngành điện tử: Jig kiểm tra bo mạch PCB, Jig test chức năng sản phẩm, Jig lắp ráp linh kiện nhỏ.
  • Ngành hàng không: Jig lắp ráp cánh máy bay, Jig kiểm tra độ cong và độ chính xác của chi tiết composite.
  • Ngành chế tạo máy: Jig khoan lỗ chính xác, Jig phay rãnh, Jig kiểm tra độ song song của trục.

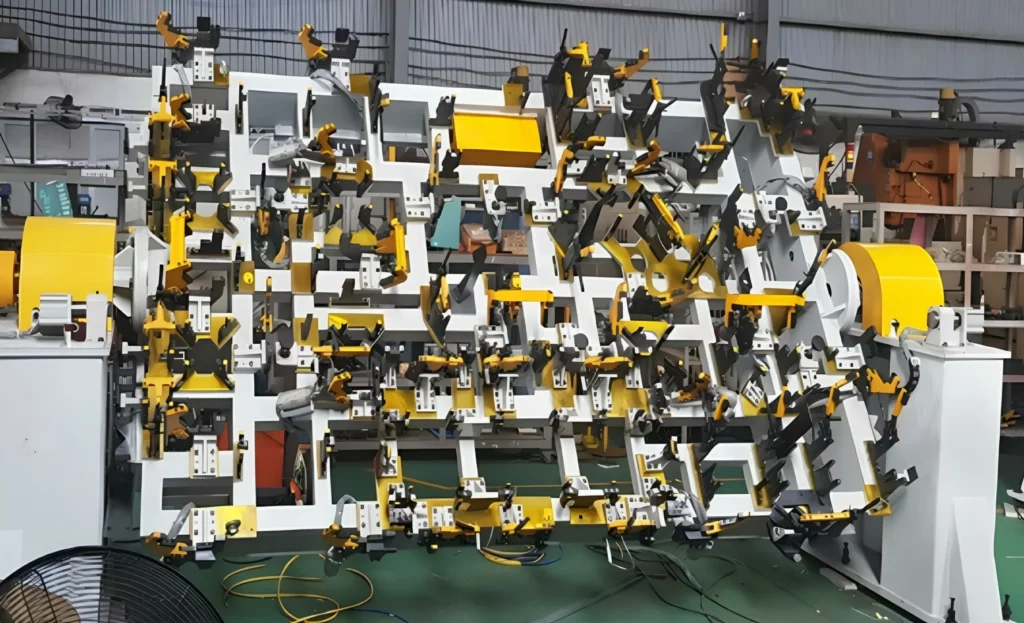

Đồ gá jig hàn xe bus
Đồ gá jig hàn xe bus

Tiêu chí thiết kế Jig hiệu quả

Khi thiết kế Jig, cần đảm bảo các yếu tố sau:

  • Độ cứng vững cao: Vật liệu chế tạo phải chịu lực tốt, không biến dạng trong quá trình gia công.
  • Dễ sử dụng: Thiết kế đơn giản, thao tác nhanh, phù hợp với công nhân vận hành.
  • Tính linh hoạt: Có thể điều chỉnh hoặc thay đổi theo kích thước và hình dạng sản phẩm.
  • Dễ bảo trì: Các bộ phận tháo lắp dễ dàng, thuận tiện cho việc vệ sinh và bảo dưỡng.
  • Phù hợp với quy trình sản xuất: Thiết kế Jig phải tương thích với máy móc, công đoạn và sản phẩm cụ thể.

Ngoài ra, cần tính đến yếu tố chi phí, độ bền, và khả năng tích hợp với hệ thống tự động hóa nếu cần.

Lợi ích khi sử dụng Jig

Việc sử dụng Jig mang lại nhiều lợi ích thiết thực:

  • Tăng năng suất: Giảm thời gian thao tác, tăng số lượng sản phẩm gia công mỗi ngày.
  • Nâng cao độ chính xác: Đảm bảo sản phẩm đạt yêu cầu kỹ thuật, giảm tỷ lệ lỗi.
  • Giảm chi phí nhân công: Ít phụ thuộc vào tay nghề, dễ đào tạo công nhân mới.
  • Tăng tuổi thọ dụng cụ cắt: Dụng cụ được dẫn hướng chính xác, giảm mài mòn không cần thiết.
  • Kiểm soát chất lượng dễ dàng: Dễ dàng kiểm tra, đánh giá và cải tiến quy trình sản xuất.

Kết luận

Jig là một công cụ không thể thiếu trong gia công cơ khí chính xác. Việc hiểu rõ khái niệm, cấu tạo, ứng dụng và tiêu chí thiết kế Jig sẽ giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm chi phí vận hành.

Nếu bạn đang tìm kiếm giải pháp thiết kế Jig chuyên nghiệp, hãy liên hệ với đội ngũ kỹ sư cơ khí để được tư vấn và triển khai phù hợp với nhu cầu sản xuất của bạn.
