板金加工図面とは?

板金加工図面は、金属板を加工する際に必要な設計図のことを指します。適切な図面を作成することで、加工コストを抑えつつ、品質の高い製品を製造することが可能になります。しかし、設計段階でいくつかの要素を見落とすと、見積もり金額が高騰する原因となります。

本記事では、見積もりを高くする代表的な要因と、それを回避する方法について解説します。

金板加工図面作成におけるコストを抑えるポイント

見積もりが高くなる主な要因

  • 曲げに近いタップ

タップが曲げに近い位置にあると、曲げ加工時にタップが変形する可能性があり、追加の再加工が必要になります。そのため、加工工程が増えて単価が上昇します。

  • 曲げに近い穴

穴の位置が曲げ部分に近い場合、曲げ加工後に穴を開ける必要が生じ、工程が増加します。特にレーザー加工では、寸法のズレが発生するリスクが高くなります。

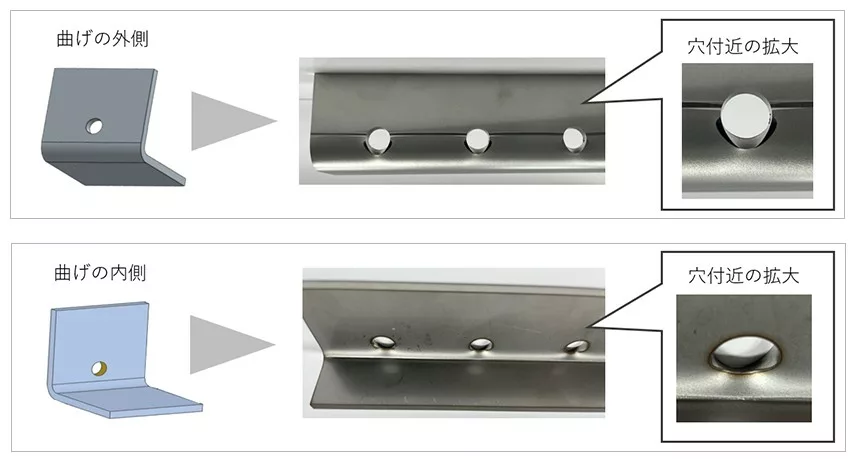

実際に変形してしまった「曲げ近くの穴」の写真

  • 不要な曲げのR指定

曲げ加工には金型を使用しますが、不要なR(曲げ半径)指定があると、対応できる金型がなく、新たに金型を作成する必要が出てきます。その結果、コストが増加します。

  • 複雑な加工工程

不要な切削や溶接が増えると、工程ごとに追加コストがかかります。加工の手間を減らすためには、シンプルな設計を心がけることが重要です。

コストを抑えるための工夫

  • タップや穴の位置を最適化

曲げ部分から適切な距離を保つことで、追加の再加工を避ける。

  • 標準的な金型を活用

必要以上のR指定を避け、既存の金型で対応できる設計をする。

  • シンプルな構造を心がける

無駄な曲げや溶接を減らし、加工工程を最小限にする。

  • 材料の無駄を減らす

板取りを最適化し、材料のロスを少なくする。

  • レーザー加工の影響を考慮

寸法のズレを考慮し、穴の位置や形状を調整する。

最新技術を活用したコスト削減

最近では、CAD/CAMソフトウェアを活用することで、加工コストを大幅に削減することが可能になっています。

3Dシミュレーションを活用し、加工ミスを事前に防ぐ。

AIによる最適設計で、無駄な工程を削減。

最新のレーザー加工技術を取り入れ、精度を向上させる。

まとめ

これらのポイントを意識して板金加工図面を作成することで、不要なコストを削減し、効率的な加工が可能になります。特に設計者の段階でコスト削減を意識した図面を作成することが、最終的な製造コストを抑えるカギとなります。

よくある質問 (FAQ)

Q1. 曲げ加工のR指定はどの程度が理想ですか?

一般的には、既存の金型で対応できる1.5t〜3t程度が最適です。

Q2. 穴を開ける位置の適正距離は?

通常、板厚の2倍以上離して設計すると、加工の際の変形リスクを減らせます。

Q3. 板取りを最適化する方法は?

CAD/CAMソフトウェアを活用し、最大限の材料効率を考慮してレイアウトするのが効果的です。
