JIG là gì? Vai trò không thể thiếu của JIG trong gia công cơ khí chính xác

Tin tức 02/07/2025

JIG trong lĩnh vực gia công cơ khí chế tạo hiện đại chính xác, nơi từng chi tiết nhỏ có thể ảnh hưởng đến hiệu quả vận hành cả một hệ thống, độ sai lệch dù chỉ vài phần nghìn milimet cũng có thể ảnh hưởng nghiệm trọng đến chất lượng nên yêu cầu về độ chính xác trong gia công chưa bao giờ cao đến thế. Một yếu tố âm thầm cực kỳ quan trọng trong việc đảm bảo điều đó chính là JIG – thiết bị định vị và cố định chi tiết trong quá trình gia công.

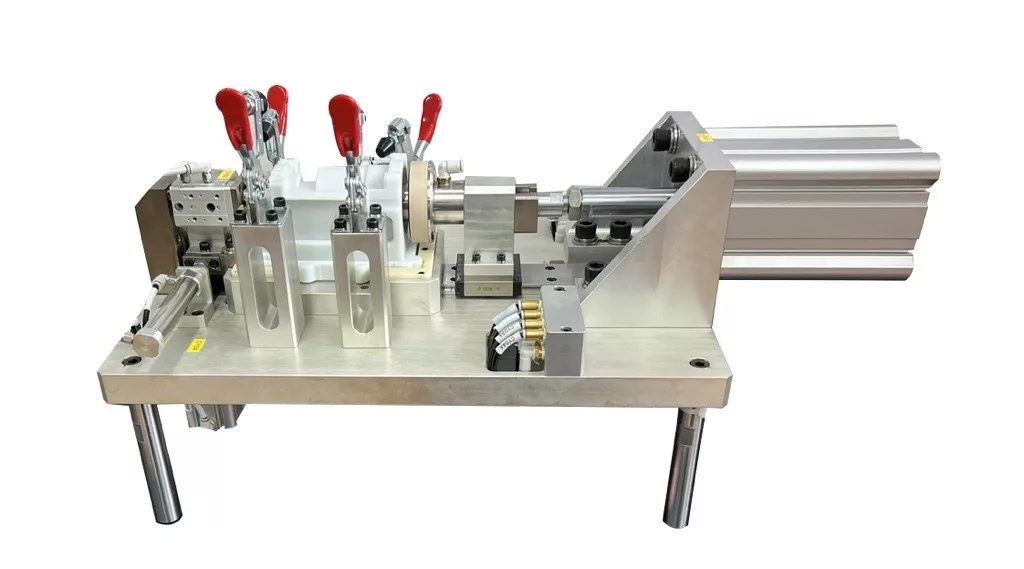

Jig showroom
Máy Kẹp Giữ Sản Phẩm

 I. Vậy JIG là gì?

JIG là một thiết bị cơ khí chuyên dụng được thiết bị cơ khí chuyên dụng được thiết kế để định vụ, giữ chặt và hướng dẫn phôi trong quá trình gia công, lắp ráp, kiểm tra theo đúng chuẩn kỹ thuật. Đơn giản hơn JIG là một thiết bị cơ khí chuyên dụng được thiết kế để phục vụ cho một loại thao tác hoặc nhóm thao tác nhất định trong quá trình gia công như khoan, phay, tiện, hàn,..

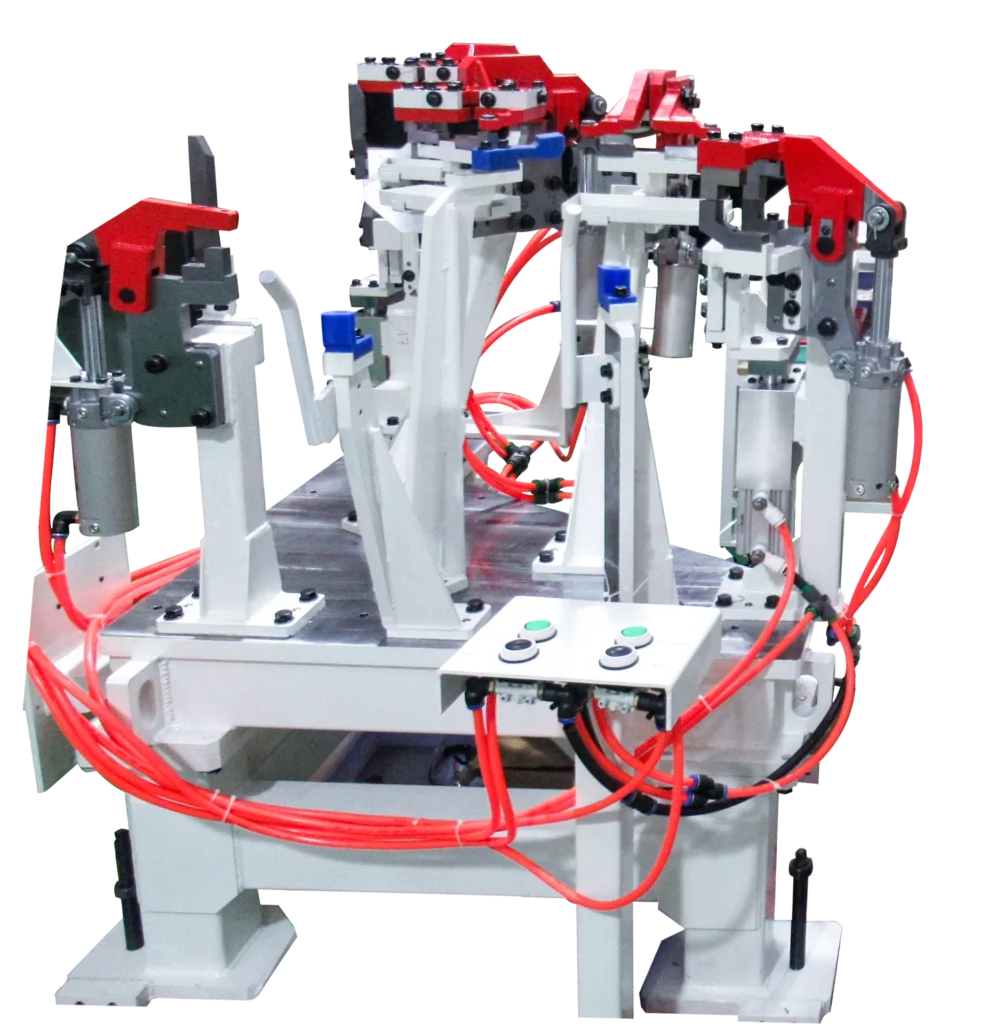

MMV 3 1
Một trong nhưng dự án đồ gá IDEA thực hiện

II. Chức năng chính của JIG – Không chỉ là đồ gá

Hệ thống JIG hiệu quả không chỉ gữi phôi, mà còn phải đảm bảo hỗ trợ toàn diện cho quá trình gia công, bao gồm:

  1. Định vị (Locating): Định vị trong JIG đảm bảo chi tiết gia công được đặt đúng vị trí không gian xác định trước, dựa trên hệ chuẩn thiết kế thực hiện qua các thành phần như chốt trụ, chốt côn, gờ ti, mặt tỳ định hướng và nguyên lý 6 điểm (3-2-1) – phương pháp định vị giúp cố định bậc tự do của vật thể trong không gian.
  2. Kẹp chặt (Clamping): Sau khi định vụ sẽ thực hiện kẹp chặt chi tiết bằng lực cơ học để
    • Chống lại lực cắt, lực rung và lực phản lực từ máy
    • Duy trì độ chính xác vị trí trong toàn bộ quá trình gia công
    • Không gây biến dạng cơ học cục bộ tại trí tiếp xúc
    • Các cơ cấu kẹp phổ biến gồm: Kẹp cơ khí, Kẹp khí nén, Kẹp thủy lực, Kẹp nhanh
  3. Dẫn hướng dụng cụ (Guiding) – Đảm bảo quỹ đạo cắt chuẩn xác Dẫn hướng chỉ xuất hiện trong các loại JIG khoan, taro, doa khi dao cụ cần đi theo một quỹ đạo được kiểm soát nghiêm ngặt với các cấu tạo cơ bản gồm Bushing và vỏ JIG. Giúp đảm bảo độ đồng tâm, khoảng cách giữa các lỗ trong bộ phận chích xác và hướng dẫn mũi khoan theo góc và vị trí mong muốn.
  4. Hỗ trợ thao tác (Supporting Operation) – Tối ưu hóa quy trình sản xuất: Chức năng hỗ trợ thao tác  thể hiện trong quá trình rút ngắn thời gian gá đặt từ vài phút xuống vài giây giúp tăng năng suất. Giảm thao tác đo kiểm trước khi cắt do chi tiết đã cố định chuẩn làm giảm tải công việc cho người vận hành tránh lỗi thao tác. Và chuẩn hóa thao tác giúp công nhân không cần đo đi đo lại hoặc căn chỉnh lại vị trí chuẩn hóa quy trình làm việc.

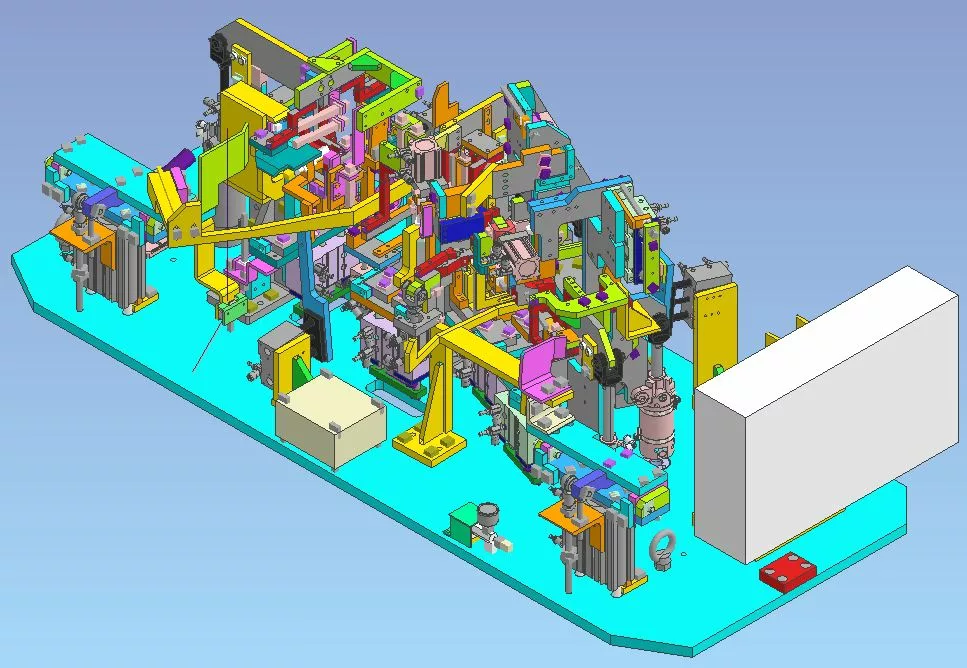

00 JIG 1
Sơ đồ bản vẽ chức năng chính của JIG trong nhà máy

III. JIG – Hệ thống nền móng bảo đảm độ chính xác, hiệu quả và khả năng mở rộng

Trong lĩnh vực gia công cơ khí chính xác, nơi mà mỗi phần nghìn milimet đều mang ý nghĩa sống còn đối với chất lượng sản phẩm, JIG không chỉ là thiết bị phụ trợ – mà là trụ cột kỹ thuật giúp đảm bảo quy trình vận hành đạt chuẩn

Không có JIG, máy móc dù hiện đại đến đâu cũng không thể phát huy hết tiềm năng; quy trình dù tự động hóa đến mức nào cũng tiềm ẩn rủi ro sai lệch.

Đầu tư vào thiết kế và tiêu chuẩn hóa JIG không chỉ là giải pháp cho hôm nay, mà còn là bước chuẩn bị chiến lược cho sự phát triển dài hạn giảm phụ thuộc vào tay nghề, mở rộng quy mô mà vẫn giữ chất lượng, tích hợp liền mạch vào hệ thống tự động hóa và sản xuất thông minh (Smart Manufacturing)

Nơi nào có yêu cầu về độ chính xác, nơi đó cần một hệ thống JIG tối ưu.
Và trong thời đại mà năng suất, tự động hóa và dữ liệu là nền tảng cạnh tranh, thì JIG chính là liên kết thầm lặng nhưng không thể thiếu giữa thiết kế kỹ thuật và kết quả sản xuất thực tế.
